Tool Holder

Tool Holder (Pemegang Cutting Tool)

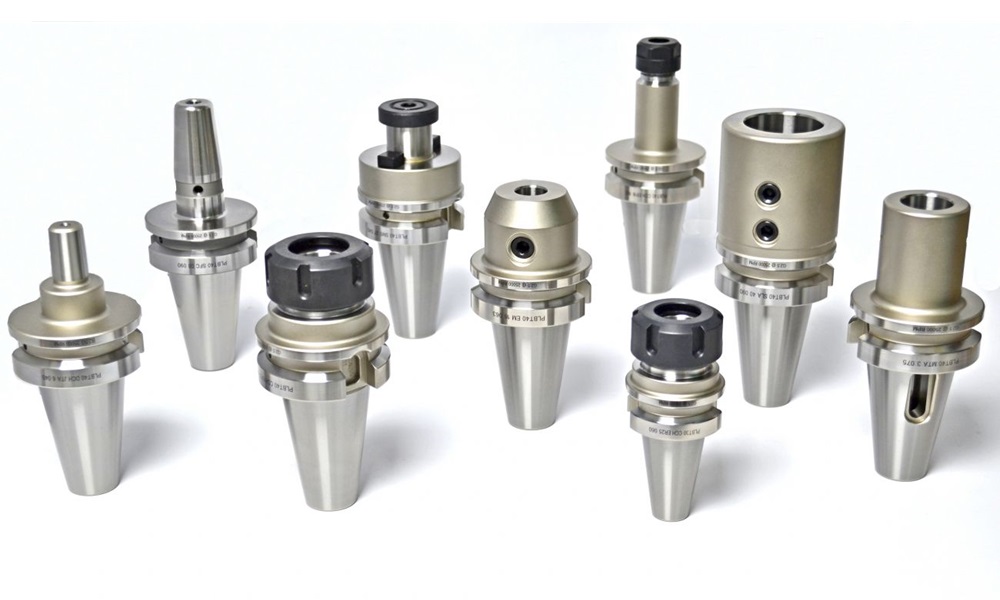

Tool holder adalah komponen penghubung utama antara spindle mesin CNC dan cutting tool (end mill, drill bit, reamer, insert holder, dll.). Fungsinya tidak hanya sekadar memegang tool, tetapi juga menjaga keseimbangan, akurasi, dan stabilitas selama proses pemotongan. Pemilihan tool holder yang tepat sangat penting karena langsung memengaruhi kualitas hasil machining, umur pahat, serta efisiensi produksi.

Fungsi Utama Tool Holder:

  • Menjaga cutting tool tetap kokoh dan presisi selama berputar pada kecepatan tinggi.

  • Mengurangi getaran dan run-out yang dapat merusak hasil pemotongan.

  • Memungkinkan pergantian tool lebih cepat (quick change system).

  • Mendukung berbagai aplikasi: milling, drilling, boring, tapping, dan lain-lain.

Jenis Tool Holder yang Umum Digunakan:

  • BT (Boring Taper) – standar internasional, banyak digunakan di Asia. Tersedia dalam ukuran BT30, BT40, BT50.

  • CAT (Caterpillar Taper) – populer di Amerika, mirip BT namun dengan thread berbeda.

  • HSK (Hohl Shaft Kegel) – standar Jerman, memiliki performa tinggi untuk kecepatan spindle sangat tinggi (high-speed machining).

  • ISO / SK Taper – standar Eropa, serbaguna untuk berbagai mesin CNC.

  • Morse Taper (MT) – digunakan pada mesin bor dan milling konvensional maupun CNC tertentu.

Jenis Tool Holder Berdasarkan Aplikasi:

  • Collet Chuck Holder – fleksibel, digunakan untuk berbagai diameter tool shank.

  • End Mill Holder – khusus untuk end mill dengan shank tertentu.

  • Hydraulic Chuck – menggunakan sistem hidrolik untuk presisi tinggi.

  • Milling Cutter Holder (Face Mill Arbor) – untuk cutter diameter besar seperti face mill.

  • Shrink Fit Holder – menggunakan pemanasan induksi untuk menjepit tool dengan run-out sangat rendah.

Keunggulan Tool Holder Berkualitas Tinggi:

  • Akurasi run-out ≤ 0.003 mm (meningkatkan presisi machining).

  • Keseimbangan dinamis untuk putaran tinggi (hingga >20.000 rpm).

  • Umur cutting tool lebih panjang karena minim getaran.

  • Mendukung efisiensi produksi dan kualitas hasil yang lebih konsisten.
